1、系统原理示意图2、系统功能1) 主站电脑工控机从串口（485）连接一个4G模块，由这一个4G模块分别和现场的20个4G模块所挂载的200个电表通讯，上位机可以使用自编软件或组态软件，2) 主站电脑如果做轮询不好做的话，可以增加一个PLC， PLC要有两个通讯口，一个口连接主站电脑，一个口连接4G模块，很多工控行业同仁均一致表明，PLC好做轮询，通常组态软件做不好一对多的轮询。3) 不管PLC轮询，还是电脑直接轮询，均是按协议按带电表...

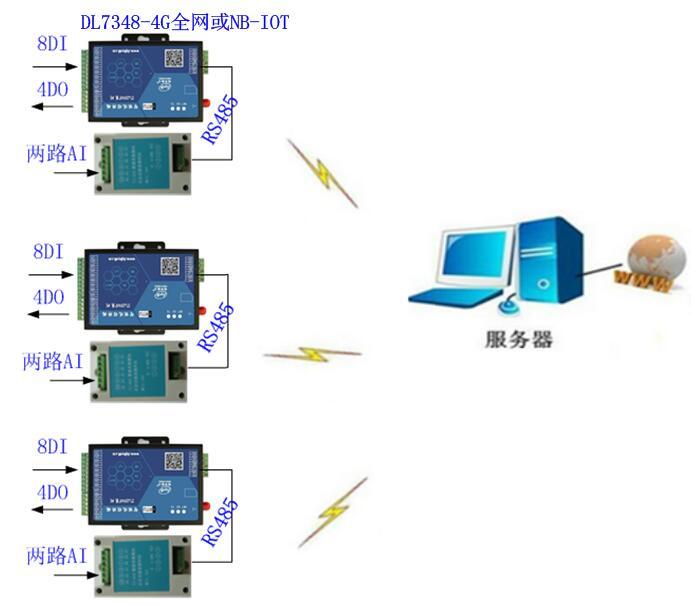

1、系统原理示意图2、上位机软件功能：1) 选用4G移动NB-IOT联网模组。2) 设备设计成交流供电，设备上可以接一路开关（按键）+1路继电器输出（声光报警）+4G移动NB物联。3) 逻辑关系： 当员工按下这个按键后，关联的输出声光报警启动（启动20-30S可设的一个时间），并同时上传给服务器电脑上显示及存储，现场报警器延时的时间到后，自动复位归位，等待下一次的开发触发。    4）上位机软件设...

产品描述：4G无线传输，水源井控制项目，4G物联网传输一、项目描述现场共计有8座水源井，需要在中控制可以采集到电压电流信号（4-20MA）,可以采集到每台水泵的运行状态和故障状态，可以远程控制启停水泵。由于距离问题 ，选用4G全网通RTU模块组网，实现水源井的管理功能。监控中心使用电脑加PLC作为主设备，要求可以实时的采集回来各站点的模拟量及开关量数据状态，能控制操作输出二、组网示意图三、系统说明1. 监控中心的4G数传型号为DL7300,  水源井分站点...

产品描述：4g-RTU远程测控终端，4G物联网终端，NB-IOT终端一、项目描述现场有3个站点，每个站需要1路继电器输出用于启停设备，设备启动后，有2路模拟量4-20MA（电压和电流信号），有2路开关量信号采集（运行状态和故障信号），中心控制室的设备是电脑，电脑可以连外网  电脑上做组态软件或自编程软件，在运行界机上，可以分别启停各个站点的设备，可以采集数据回来，并在电脑软件界面上显示，后台可以按时间存启停设备的时间，及设备故障时的时间，或者电压电流异常时的数据二、...

1、火情报警系统示意图2、功能描述1）现场主用于大型电控柜，柜内有火灾检测探头传感器能自动触发二氧化碳包喷发，同时火险警情后探头传感器能输出一个开关信号（两线干接点式），用于触发 4G物联网模块把报警信息发到平台上，APP和电脑端监测报警数据。2）现场电控柜内的4G物联模块，使用防水密闭外壳，内放电池可以待机监测三年。有报警时及时上传到服务器平台。3）4G物联模块平时待机时按20天一次和服务器通讯一次，代表他的运行正常状态4）有报警状态后，立刻上传给服务器信息数据5）模块内要...

一、商场卫生间火警监测，每层4个卫生间，各间有三路探头监测火警，火警探头遇险情时输出一个开关信号给监测设备。设备通过现场外网无线网连接上互联网，实现和监测电脑之间的一个实时监测。(每一个WIFI终端模块最多可以接入8路开关信号（探头信号），具体每一个卫生间需要几个检测设备据探头数量而定)二、现场系统示意图 （按一层4个卫生间示意）1、示意图2、功能描述：1）上图只画了一个卫生间的检测设备的功能示意图。 从图上可知，输入交流电（前面还可以加一个空开），经过电...

1、系统示意图2、功能应用1）现场河道各监测点，使用太阳能+电池供电方式2）现场使用传感器为485接口的MODBUS-RTU规约的超声波和雷达传感器测量水位数据3）4G模块定时读取传感器数据上传给政府监测平台，按HTTP网络方式上传4）政府有自己的监测平台，同时可以APP移动端监测数据...

1、功能系统示意图2、功能描述 （主要功能就是监测网络稳定性）1）WIFI终端模块具备蓝牙连接功能，可以和手机APP端本地连接,设置参数2)WIFI终端通过外网路由器的账号和密码连接上公网，连接上监测平台3）WIFI终端30秒上传一次数据，他具备唯一编号ID，服务器通过收到的数据+ID编号来区分终端4）主功能通过这个网络穿透，来测定网络的稳定性5）手机APP或网页界面能实时刷新，监测各节点网络在线情况，...

1、很多隧道内有电表用电，隧道内无网络信号，需要把这隧道按进口和出口分成两段，各自的这一段的电台的485总线拉出至洞口，也就是一条隧道两个4G远传模块控制箱， 需要实现的功能是定时定期的可以把各电表数据上传到平台上，统一管理。2、示意图3、系统讲解1）现场的电表均为MODBUS-RTU协议的485接口电表2）现场4G DTU模块设计为主动读取现场的电表数据上传给平台，可以定时一周或约定多少时间定时上传给平台。3）关于数据后台，可以是普通的PC+软件电脑后台，也可以固定IP的云...

1、项目说明：大型的物流公司对运载车辆实行GPS定位完全运行监测及相关数据的监测管理2、示意图3、应用说明1、现场4G带开关量输入输出，通过485挂载定位模块或485接口的汽车智能控制器，一并用于无线4G远传到手机公众号小程序或电脑公众号WEB管理平台监测。2、开关量的输入作为设备运行标识，故障状态等，可以累计统计设备运行时间。超限或状态变化后主动推送信息到微信上，输出可以远程控制， 输入的模拟量可以对应转换为温度数据，也可设置超限报警。3、RS485可以外挂GPS...
