无线对讲系统方案——室内天线分布系统
室内天线分布系统是无线对讲系统的基础，因此把该系统做好做精是我们必须严格执行的。室内无线分布系统主要由同轴线缆、耦合分配器、二功率分配器和室内全向天线组成。我们在现场做信号覆盖时，可能会存在现场钢筋水泥建筑对电磁波造成严重衰减和屏蔽作用的问题，而本系统会根据其建筑结构，在建筑群的地下层和地面楼层内安装若干副收发分布天线，使得每副天线都分配有相应的覆盖区域。

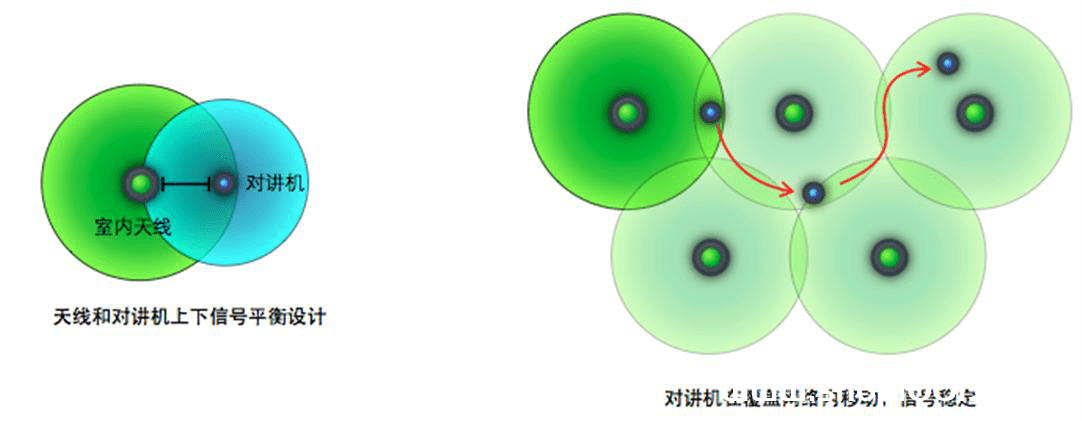

系统结构示意图
系统天线布局
室内天线分布系统是系统中不可或缺的一部分，它就好比人体的神经系统收发信号一样，传递着每一个来自建筑内部结构的无线信号，通过合理的预设计，现场勘查，深化设计后，可以使作为信号终端的室内天线做覆盖的范围环环相扣，让多个小区组成一个大的通信网。
室内分布系统的天线布放位置看似简单却是设计的关键点。我们遵循“小功率，多天线”的原则，避免盲区，保证信号能够均匀的覆盖整个目标建筑物。
采用小功率的优点是信号易于控制，辐射小，对外干扰小；不过这也意味着会提高整个室内覆盖系统的总造价，因此需要在布放原则和经济性价比之间寻找最佳平衡点。由于室内传播环境的复杂性，所以进行天线布放前会进行模拟测试。天线的布放与建筑物结构紧密相关，因此我们会考虑不同楼层结构的差异性，根据模拟测试效果选择天线布放位置。
