无线对讲系统设备——光纤直放站
我们在现场做信号覆盖时，会出现因地形或距离原因使得馈线不容易连接设备而造成损耗过大，而合理的解决方法可以用光纤直放站来替代传输射频信号的馈线来实现连接。
光纤直放站是借助光纤进行光信号传输的直放站，利用光纤传输损耗小、布线方便，适合远距离传输的特点，可解决大型及超大型建筑物内外的信号覆盖，用于要求较高的大型高层区域建筑物（群）、小区等场合。

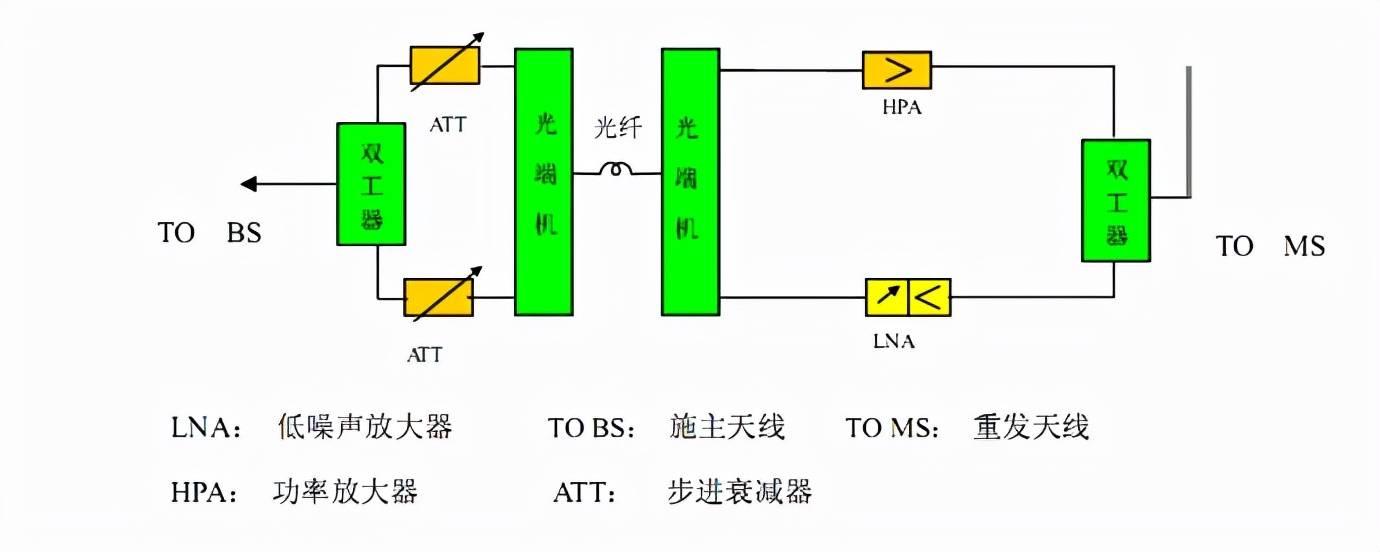

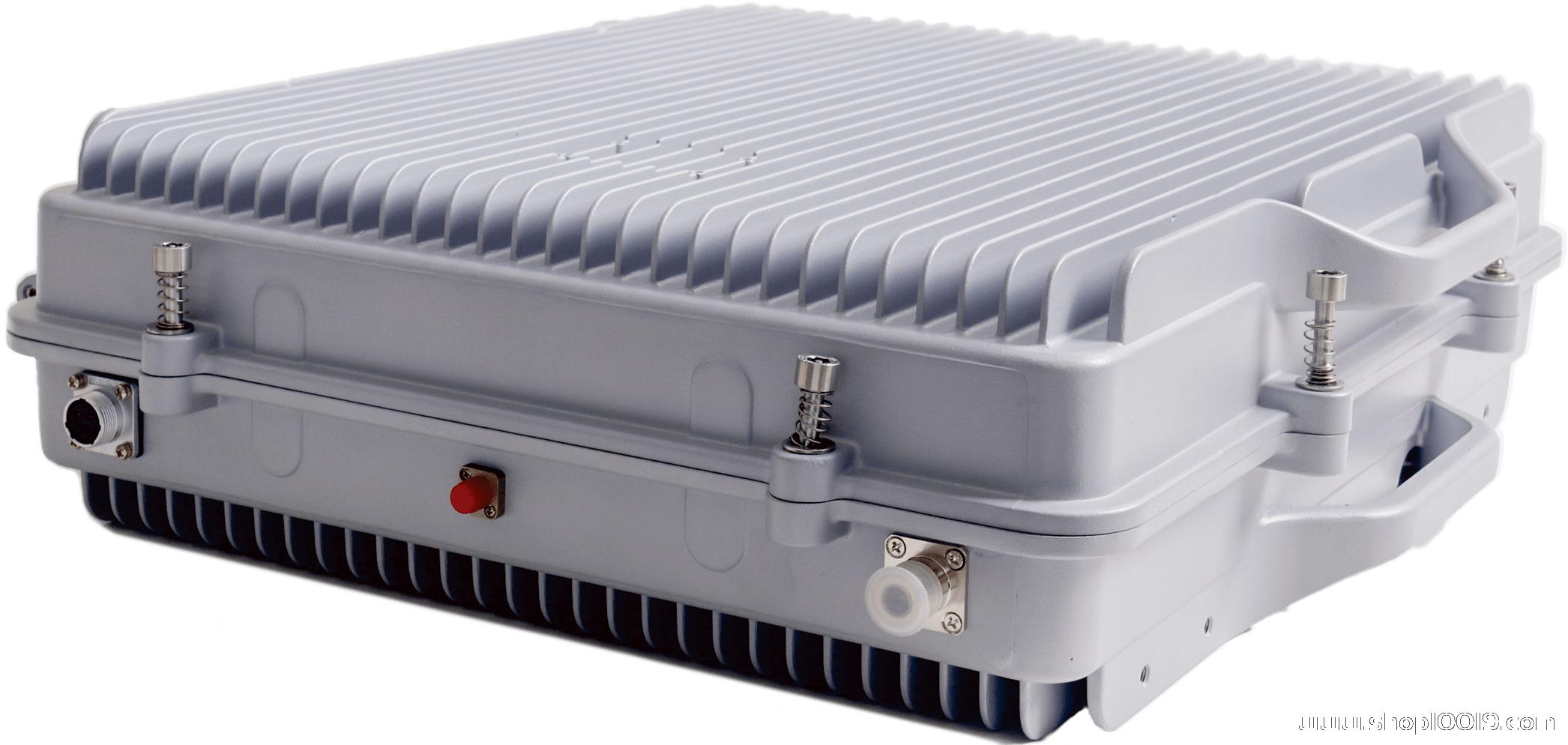

光纤直放站由光纤、近端机（上图为近端机）和远端机（上图为远端机）组成。近端机将下行射频信号转变为光信号传送到远端机，再由远端机将光信号转变为射频信号发射到覆盖区。反之远端机将上行射频信号转变为光信号传送到近端机，再由近端机将光信号转变为射频信号发送给基站。它是通过光纤传输和射频覆盖相结合的方式双向放大基站上、下行链路信号，有效扩展基站覆盖范围，提供灵活的室外覆盖解决方案，提高话音质量，改善移动通信网络覆盖效果。
数字光纤直放站（模拟）采用了软件无线电技术、数字滤波技术、数字传输技术，克服模拟光纤传输受距离限制的缺点，满足远距离传输时所需要的大动态、低噪声的要求。数字光纤直放站（模拟）在硬件平台不变的情况下，通过升级设备软件，即可实现设备功能的拓展，使用灵活、方便。数字光纤直放站无论在频率选择特性、抗干扰能力，以及功能拓展方面均远远优于模拟光纤直放站。
工作原理：
数字光纤直放站近端机耦合基站下行信号，经过双工器、变频模块将射频信号转换为中频信号，再经中频板高速A/D转换器将模拟中频信号采样为数字信号实现数字下变频的功能,FPGA根据不同制式的移动网的要求来实现信道化的处理，完成自动增益控制、自动噪声消除并运行CPRI协议，由光模块转化成光信号向远端机传送；数字光纤直放站远端机将接收到的光信号转换成数字信号后，通过中频板将经过FPGA的DUC变换后送给D/A完成数字模拟信号的转换后,经变频模块变为射频信号，再由功放、低噪放一体化模块进行放大，然后通过转发天线发送；同样，转发天线接收来自对讲机的上行射频信号，反向经过类似的放大后，将增强的上行信号通过光纤传输变到基站可识别的射频信号发向基站天线。
在整个过程中，数字光纤直放站数字信号传输和光传输之间没有相互影响，这样数字信号不随光信号的衰减而衰减，抵消掉了基站到直放站之间的无线信号路径损耗，所以在远距离高速传输时，仍能保持高的动态范围，保证信号质量，最大化的利用频谱资源和网络设备，相当于在基站和对讲机之间提供了一个双向透明的通道，使无线信号得到了延伸。
