xx医院全套弱电智能化深化设计图纸
这套图纸涉及的医院智能化系统比较全面,不算高端,但普适意义比较强,毕竟我们中的大多数人是没有机会参与亿元左右医院项目的设计的。
一、工程概况
本工程为XX中医院迁建项目、一期包括住院大楼、医技大楼、门急诊大楼建设项目,地下一层的一类高层建筑,采用框架结构,屋面防水等级为二级。建筑面积为28000多平方米,建筑高度45.70米。中心机房位于住院大楼一层,弱电、UPS机房位于地下一层,监控室位于住院大楼一层保卫处。
二、设计范围

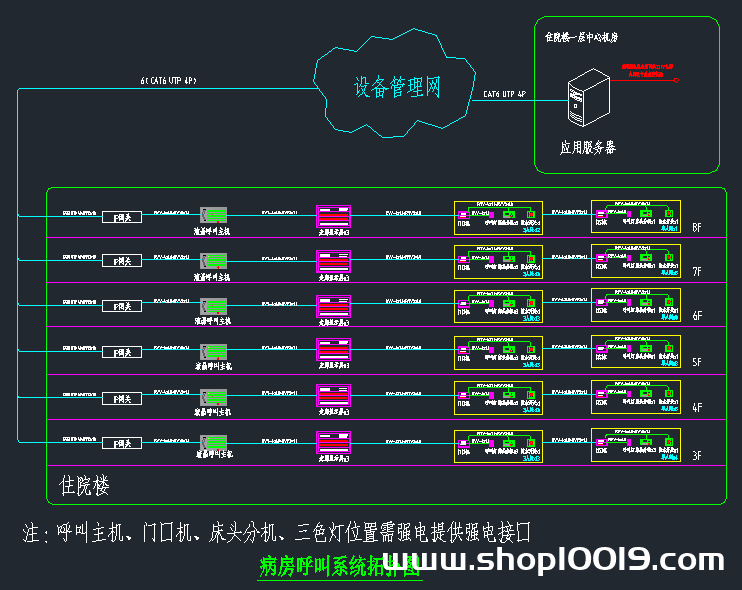

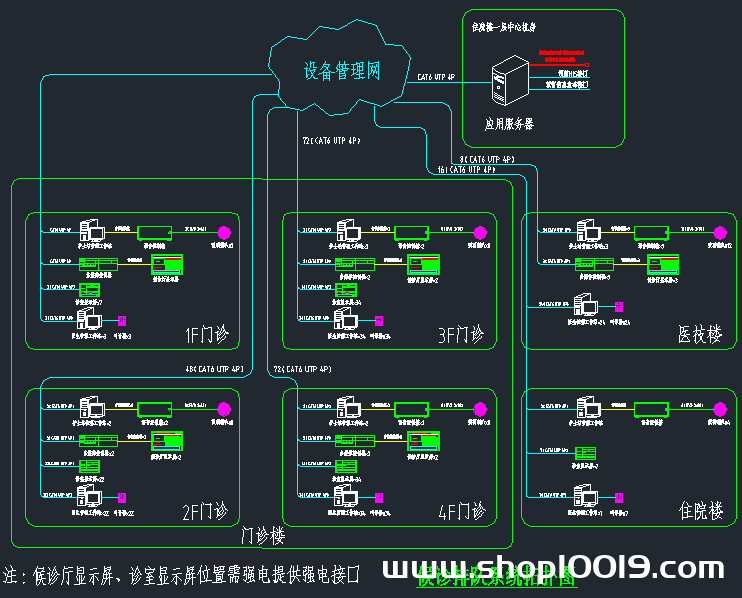

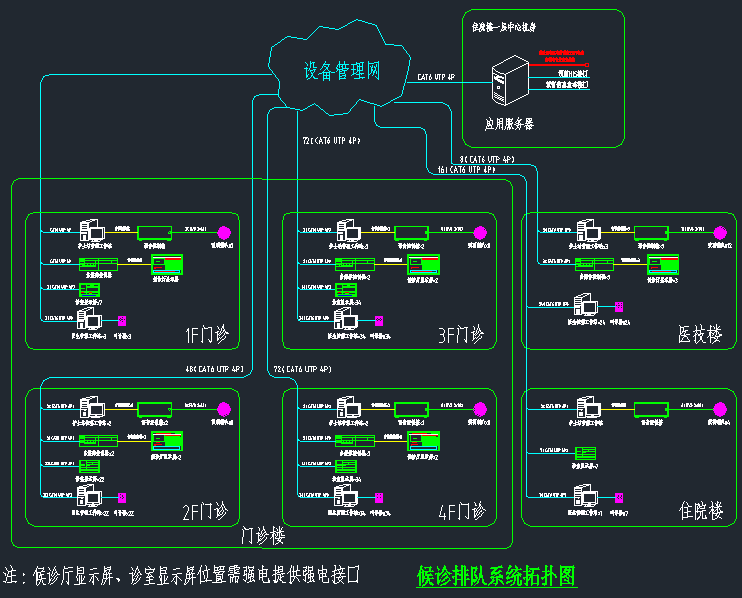

结构化综合布线系统 计算机网络系统 有线电视系统 机房建设系统 信息发布系统 视频监控系统 门禁管理系统 停车场管理系统 巡更及报警系统 0.数字时钟系统 候诊排队系统 病房呼叫系统
三、部分子系统设计说明
结构化综合布线系统
本系统采用六类结构化综合布线,系统包括水平区系统、垂直区系统、设备区系统、管理区系统,其中垂直区系统数据部分采用12芯单模光纤,语音采用五类50对大对数线缆,水平区系统数据/语音均采用六类非屏蔽线缆;设备区系统包含各类配线架(网络配线架、语音配线架、光纤配线架和理线器);管理区系统主要是包含网络设备的管理。
1)、信息点设置:所有办公区域、窗口内、护士站、所有病房、所有诊室以及公共区域设置语音和数据信息点,值班室设置语音信息点和数据信息点,手术室内设置数据信息点和语音信息点。
2)、线缆敷设说明:本系统数据语音信息点均采用六类非屏蔽网线;1~2根线缆敷设在JDG20线管内,3~4根线缆敷设在JDG25线管内;
3)、信息点安装说明:所有的数据/语音信息点均采用嵌入式壁装方式安装,信息面下沿距地面300MM(特殊说明除外);点位安装高度与位置根据现要求做适当调整
4)、线槽说明:本系统水平和垂直线缆敷设线槽均为金属线槽;
5)、计算机中心设置:中心设置在住院楼一层,由电信部门引入的语音线缆和当地宽带中心引入的光缆通过预埋地下800MM进入地下一层,再通过垂直与水平弱电井进入计算机机房。
6)、弱电间设置:门诊楼与住院楼设每层设置一个弱电间,住院大楼设每层设有两个弱间,地下室除外,弱电间内设置机柜(600x600x2000);
7)、线管敷设方式:水平区域暗敷设至线槽(ACE/CC),工作区均采用墙面(WC)或者地板暗敷设(FC)。
2.机房建设系统
本网络机房建筑面约为62M2,其中设备间40M2,电源室22M2;机房建设系统一般包括以下几个方面:装饰部分、供配电部分、空调部分、防雷接地部分、消防部分、机房设备集中管理部分和综合布线部分等。
1)、供配电部分:
(1)、负荷估算:选用一台20KVA单进单出UPS,机房市电动力负荷设计容量按30KW考虑;
(2)、照明系统:机房内离地面0.80m处的平均照度不低于300LX;
2)、空调部分:本网络机房为中型重要的数据中心。应采用二台3P柜式空调;或安装精蜜空调 ,
3)、防雷接地部分:机房电源应做三级防雷保护;
4)、消防部分:由于是网络机房,其安全性要求极高,因此消防部分应设置为大楼消防独立分区,并与大楼消防系统融为一体,采用七氟丙烷气体灭火系统;
5)、综合布线部分:该部分纳入整个大楼综合布线系统。

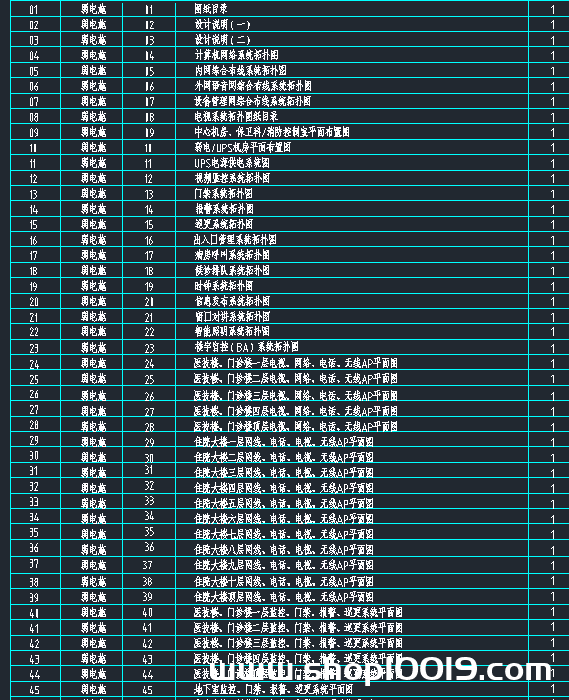

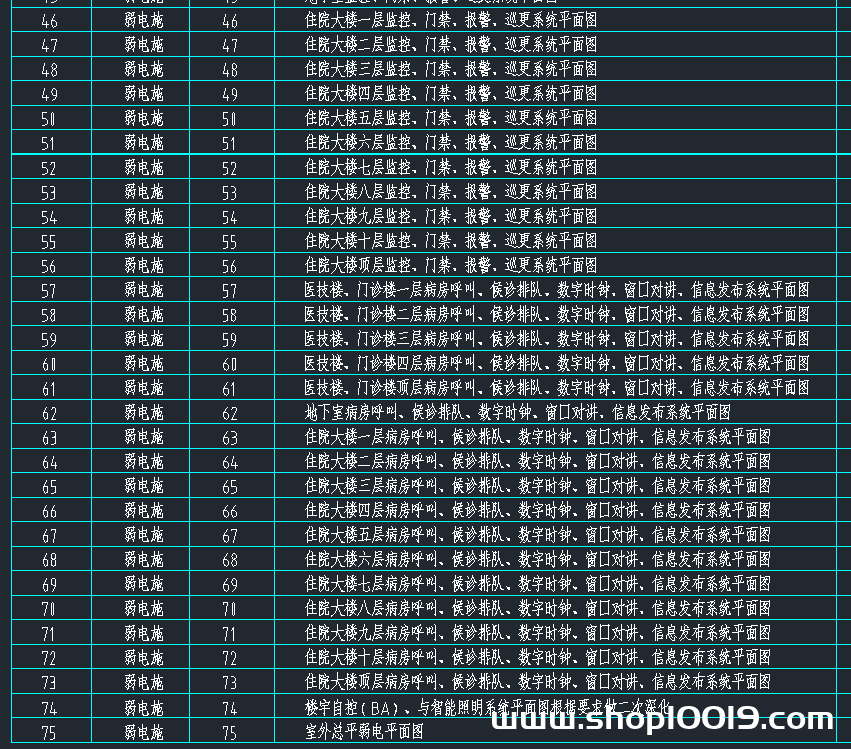

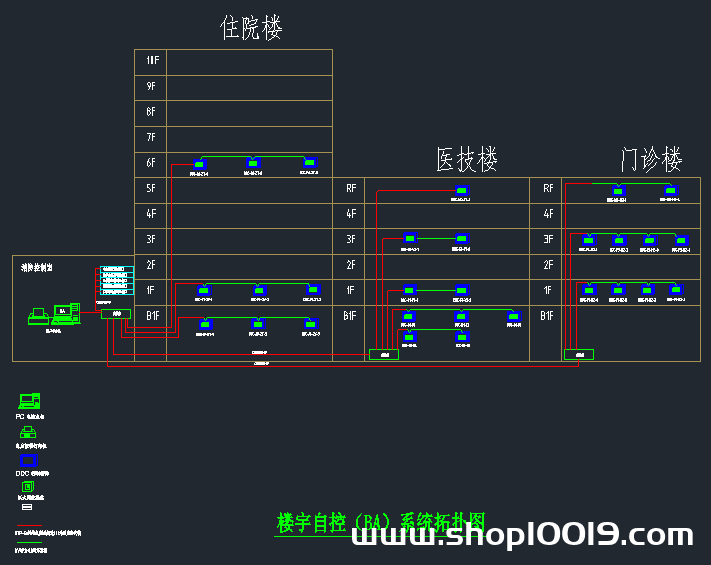

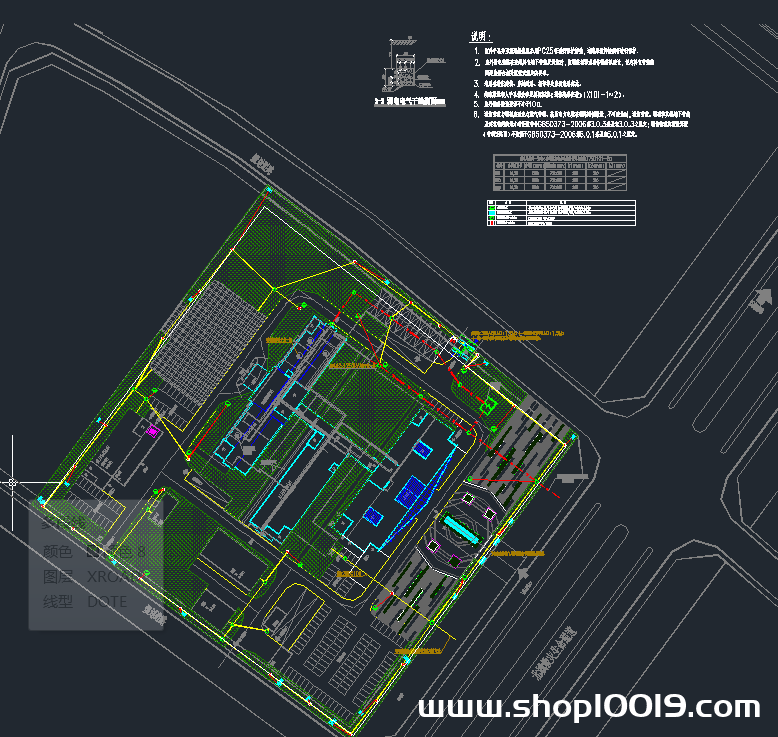

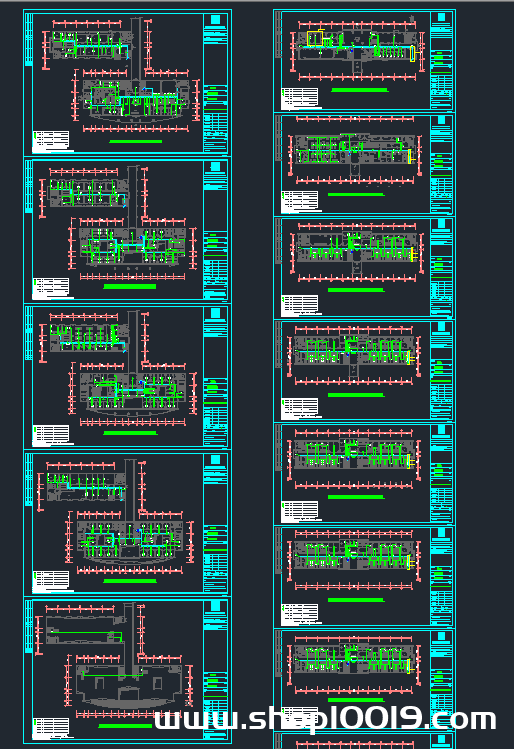

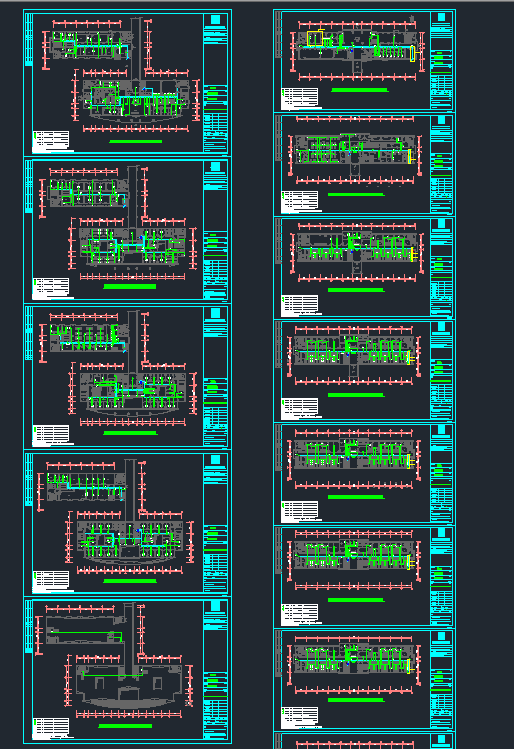

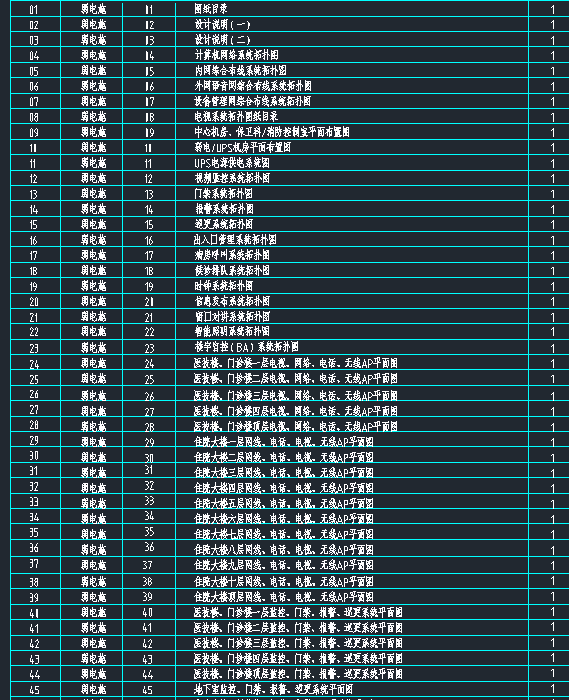

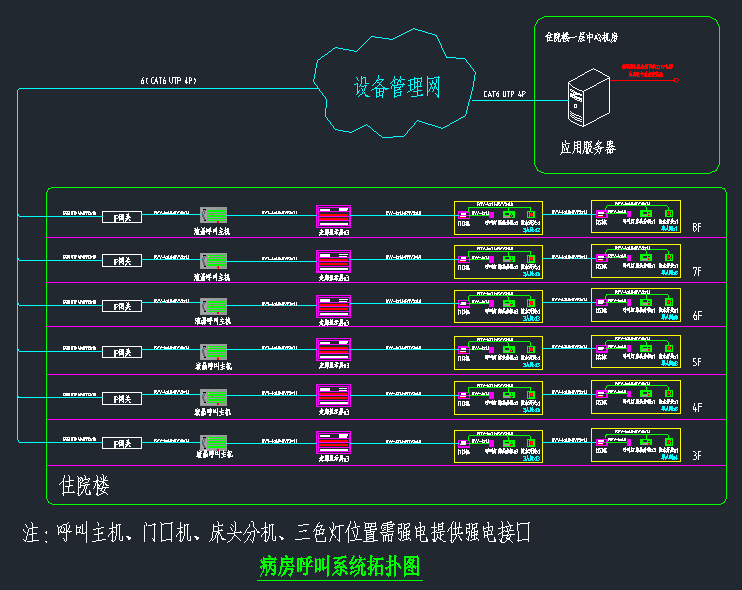

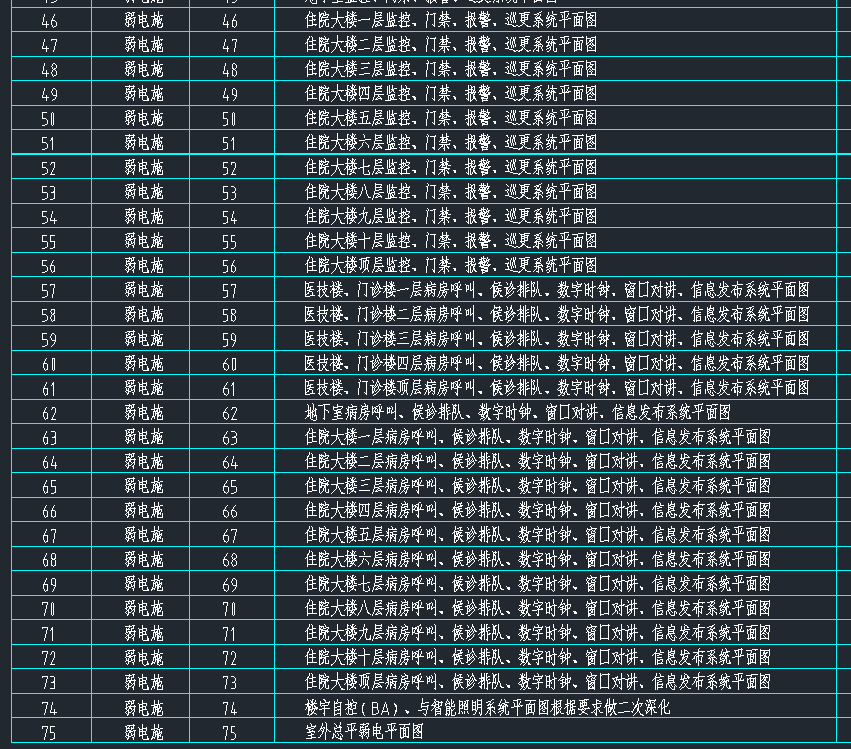

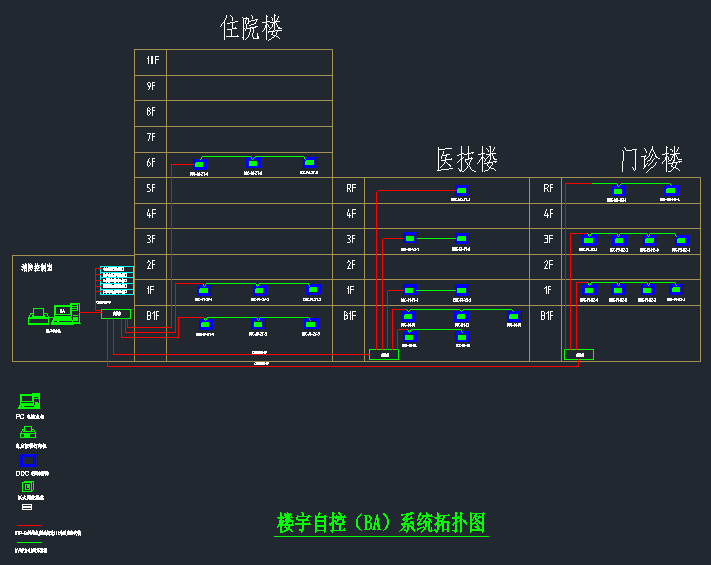

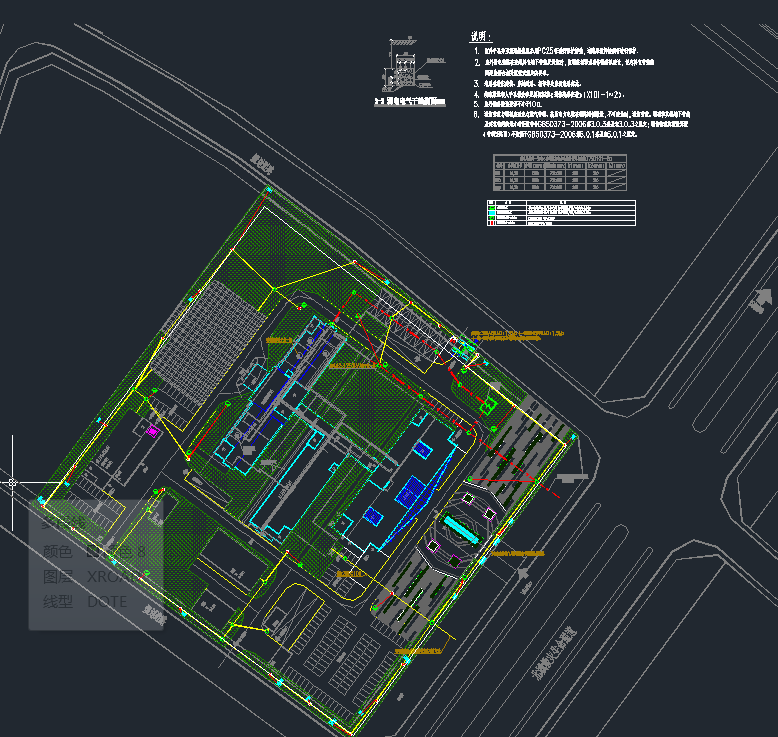

四、部分图纸展示:
