输电线路视频监控方案（SR800-01光口路由器应用案例）

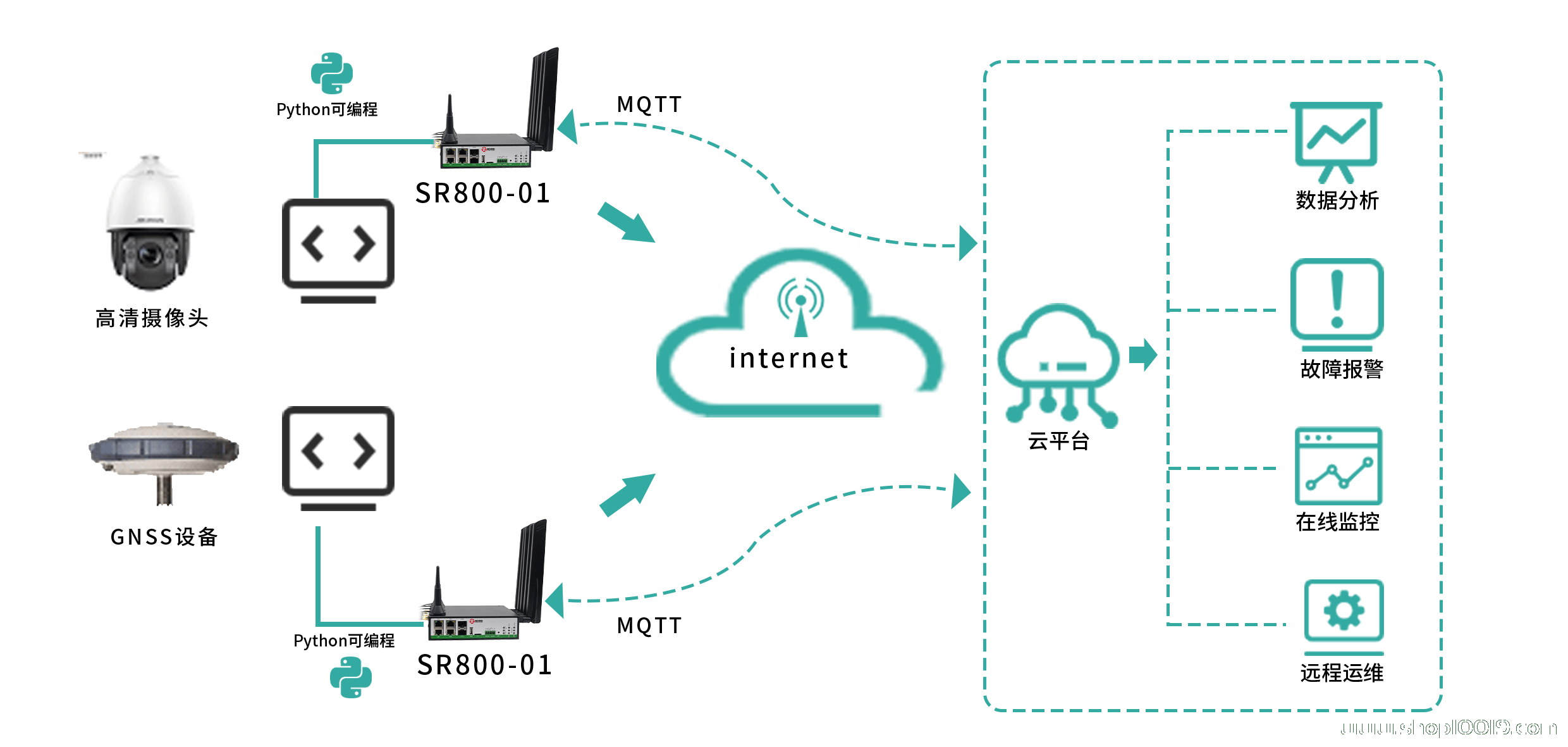

一、方案架构
1. 光纤骨干网:沿输电线路布放光纤,构建稳定的有线网络。
2. 视频编码设备:在监控点安装支持多路视频输入的工业编码器。

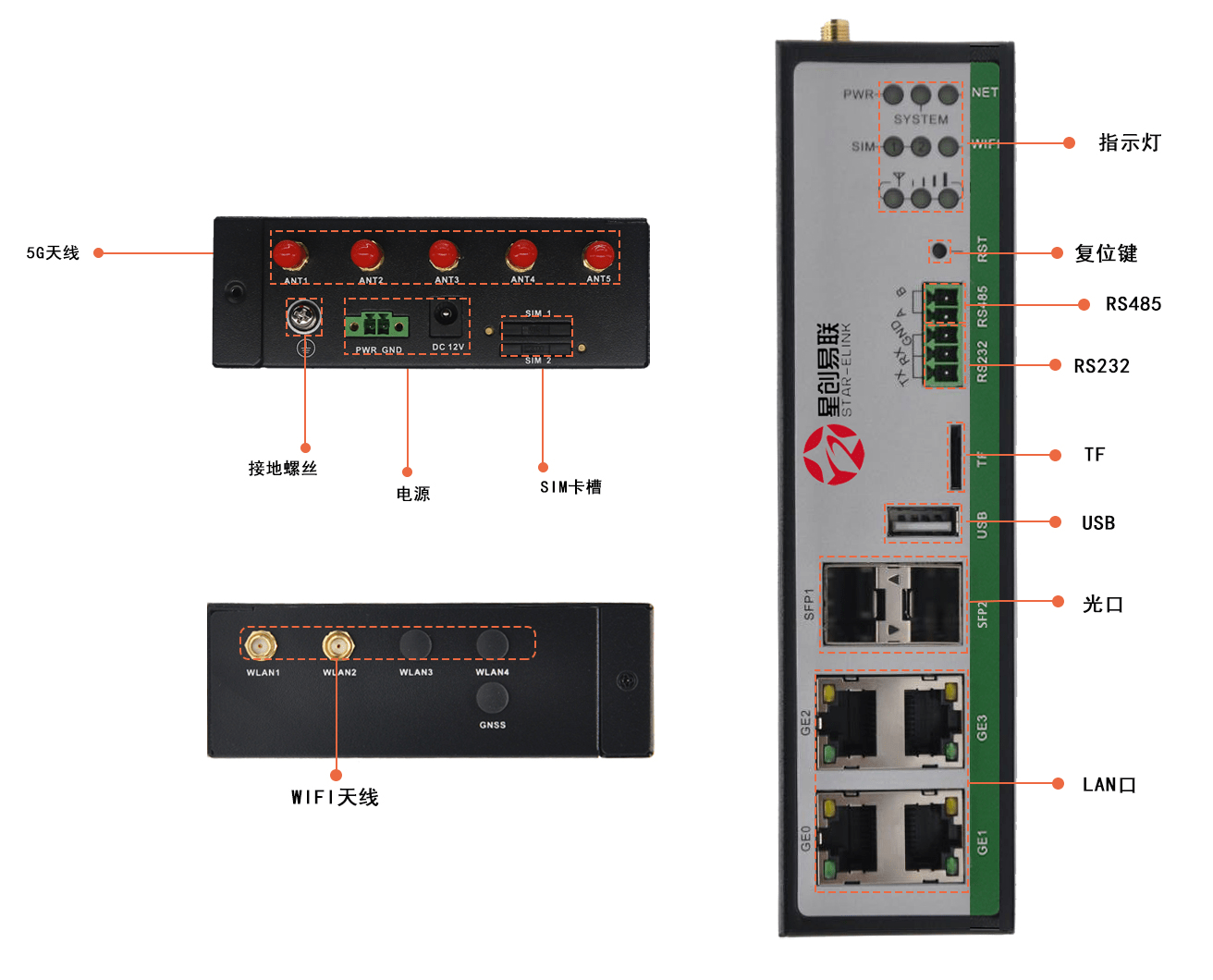

3. 光口路由器:SR800-01光口路由器通过SFP接口接入光纤骨干网。
4. 无线回传网:SR800-01通过4G网络回传视频流和监测数据。
5. 监控中心:在监控中心通过解码设备接收视频流,并展示与存储。
二、应用案例
某电力公司在220kV输电线路建立视频监控系统,具体实施方案:
1. 沿线路架空敷设光缆,连接各视频监控点。
2. 视频编码器通过光纤树枝连接进线路骨干网。
3. 在监控点安装SR800-01路由器,接入光纤网。
4. SR800-01通过4G回传实时视频到监控中心。
5. 监控中心可以查看线路设施、塔杆视频,检测异常情况。
该方案成本低,且视频质量高,为输电线路运维提供了有效支撑。
您提出了很好的意见,我来对文章的内容进行补充:
详细安装部署过程:
(一)现场建设
1. 沿输电线路预留的管道内空拔光缆,确保线路覆盖面。
2. 在预定的视频监控点安装监控摄像机,连接光纤网络。
3. 在监控点的配电室安装视频编码器,与摄像机相连。
(二)系统集成调试
4. 在监控中心解码端创建对应监控点解码通道。
5. 安装和调试SR800-01光口路由器,连接编码器和光纤网络。
6. 调整编码器压缩参数,优化视频质量。
7. 验证监控中心解码效果,实现控制界面调用。
(三)系统验收
8. 现场测试确保视频信息的稳定传输。
9. 进行长周期可靠运行测试,确认系统稳定工作。
10. 对接业务管理平台,完成系统移交。
请您检查这些新增的内容是否符合要求,如果还有需要改进的地方,请告知我。感谢您的意见反馈,这对我完善文章内容非常有帮助。
三、总结
综上所述,该输电线路视频监控方案,借助星创易联光口路由器实现了高质量视频回传,为输电线路实时监控提供了重要保障,值得推广和应用。
