泵房在线监测解决方案(dtu+能源网关助力泵房在线监测)
泵房是给排水系统的重要设备房,实时监测泵房运行状态,对保证水运转效率非常重要。本文将以星创易联的SG500工业网关和DTU200为例,设计泵房在线监测的解决方案架构,并给出实际应用案例。

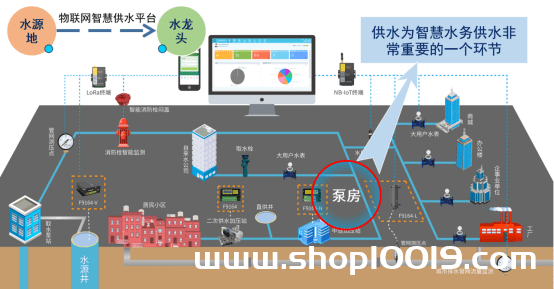

一、方案架构
1. 以太网底层连接:在泵房内设置以太网交换机,实现对设备的底层互联。
2. 工业网关聚合监控:使用SG500工业网关连接水泵主机和传感器,通过Modbus等工业协议采集设备数据。
3. 无线数传终端:采用DTU200将各类监测数据无线回传到监控中心。
4. 监控管理软件:在监控中心通过软件进行数据存储、统计、分析和可视化展示。
5. 云平台集成:支持将监测数据同步到云平台,进行云端大数据分析。
二、应用案例
某市自来水公司在多个泵房部署该解决方案,实现水泵运行监测。具体实施如下:
1. 泵房内各水泵主机、变频器通过以太网交换机连接。
2. SG500网关通过以太网收集水泵运行参数,如电流、压力、流量等。
3. 通过Modbus RTU访问变频器,采集转速、负载等数据。
4. DTU200通过4G网络传输监测数据至水公司SCADA监控中心。
5. 监控中心对各泵房实时状态进行集中展示,并进行数据存储与分析。
增泵房在线监测解决方案的详细部署步骤:
(一)设备接入
1. 按照设计要求,完成泵房内以太网布线和交换机接入。
2. 在水泵主机安装Good sensor,接入以太网交换机。
3. 调试变频器的Modbus参数,连接SG500网关。
4. 在配电房安装电力监测装置,接入SG500网关。
(二)系统配置
5. 在SG500网关中配置水泵、变频器的Modbus从站参数。
6. 配置DTU200的4G通信参数,连接至云平台。
7. 在监控管理软件中新增该泵房站点,配置数据解析策略。
(三)系统调试
8. 调试网关与水泵、变频器的数据交互,校准监测参数。
9. 检查DTU200与远程监控中心的连接可靠性。
10.验证监控软件对泵房运行数据的正确解析与展示。
11.现场测试系统运行一周,校验各项功能。
该方案运行稳定,提高了水泵设备的维护效率,降低了运营成本。
三、总结
综上所述,该泵房在线监测解决方案使用星创易联的网关和无线数传终端,实现了对泵房核心参数的远程智能监控,可靠、稳定、易于扩展,值得在给排水系统中推广应用。
